実験室

解析システム研究グループの実験室を紹介します。

１．単結晶Ｘ線回折装置

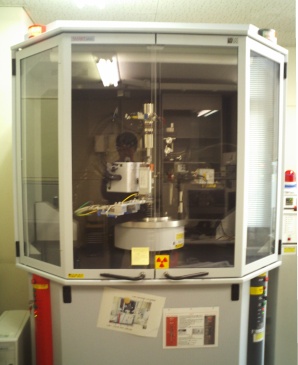

1-1．CCD 検出型Ｘ線回折計，Bruker AXS, Smart APEX

CCD を検出器として用いる単結晶X線回折計です。 2kW の Mo 封入管をX線源として用います。 吹き付け型加熱装置により，試料を 900℃の高温に保った状態で単結晶試料の回折強度測定を行うことができます。 詳細については［セラ研 2006 年度年報］の記事をご参照ください。

1-2．４軸型Ｘ線回折計，Rigaku AFC-5R

伝統的なデザインの４軸型回折計です。 12kW の回転対陰極Ｘ線発生装置， グラファイトモノクロメータで単色化された MoKα線をＸ線源として用います。 吹き付け型冷却装置による試料の冷却が可能です。

1-3．イメージングプレート型Ｘ線回折装置，Rigaku RAPID

イメージングプレート(IP)をＸ線検出器として用いる迅速型のＸ線回折測定装置です。 Mo 封入管をＸ線源として用います。 吹き付け型冷却装置による試料の冷却が可能です。

２．粉末Ｘ線回折計

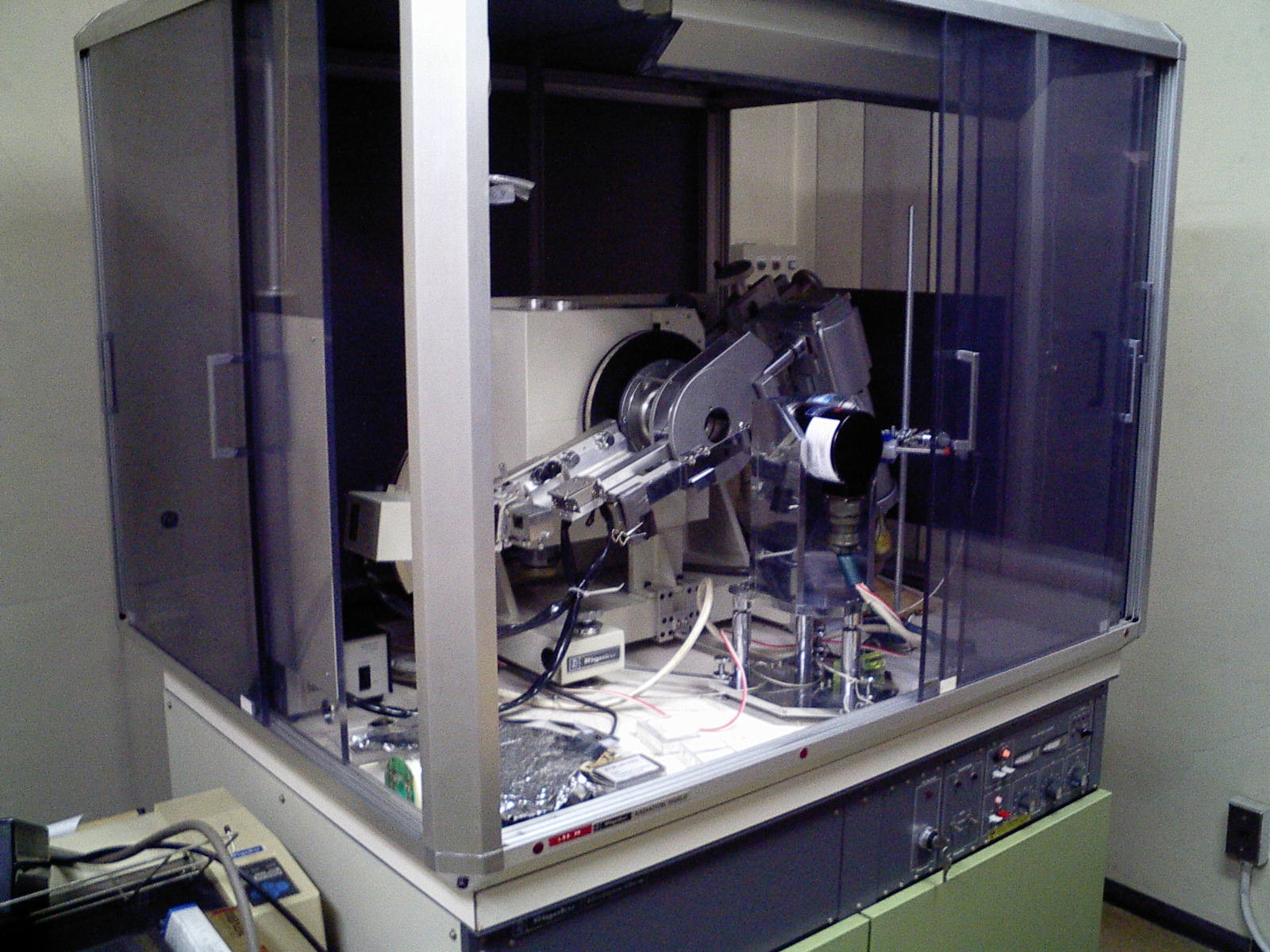

2-1．集中法型粉末Ｘ線回折計，Rigaku RAD2C

伝統的な集中法型（Bragg-Brentano 型）の粉末Ｘ線回折計です。 封入管からの Cu-Kα線をＸ線源として用います。 ２Θ軸には高分解能の角度測定器 (多摩川精機 OIS90) を取り付けています。 防Ｘ線カバー内を ±0.1℃の恒温に保てるように PID 温度制御器を設置しています。 Windows パソコンを使って Igor Pro マクロにより書かれた自作の GUI プログラムで測定制御をしています。

2-2．平行光学系粉末Ｘ線回折計，Rigaku RINT

傾斜積層多層膜ミラーにより平行化されたＸ線ビームを線源として用いる粉末回折計です。 Cu ターゲットの回転対陰極Ｘ線発生装置をＸ線源として用います。

３．高感度密度測定システム

重力の数百倍に達する遠心力を加えることにより， 高感度に試料の密度を測定するためのシステムです。 市販の遠心濃縮機と無線画像伝送器を組み合わせることにより， 遠心力を加えた状態で溶媒中の粒子の浮遊状態をリアルタイムに観察することができます。

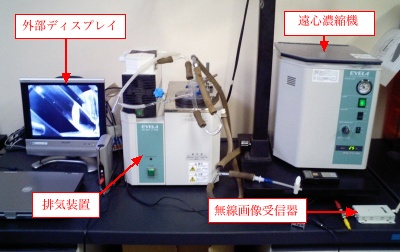

高感度密度測定システム
ローター	ローターを遠心濃縮機に設置した状態
